製品Q&A 硬質レジン／その他

原則、メタルバッキングは必要ありません。ただし、咬合関係や対合歯の状況で判断して、必要に応じて適宜メタルバッキングの有無を選択してください。

150 ～ 200μmが最適です。

※

リテンションビーズの付与時に接着材及びリテンションビーズの量を誤ると十分な維持効果が得られなくなります。

・理想的なリテンションビーズの付与状態

リテンションビーズが理想的に付与され、十分なアンダーカットが確認できます。

・多量の接着材の塗布によるテクニカルエラー

接着材の塗布量が多いと接着材がリテンションビーズのアンダーカット部に吸収され、アンダーカットが消失してしまうことがあります。

・多量の接着材と多量のリテンションビーズの付与によるテクニカルエラー

接着材の塗布量が多く、かつ多量のリテンションビーズを付与するとリテンションビーズが過密状態となり、アンダーカットが消失してしまうことがあります。

※

なお、上記2つのテクニカルエラーはリテンションビーズの粒径が小さいほど発生しやすいのでご注意ください。

いいえ、必ず50μmアルミナ粉末を使用してください。ガラスビーズ等では金属表面に微細な凹凸構造ができないため十分な接着強度が得られません。

各サンドブラスト後の金属の表面状態

アルミナ、ガラスビーズの形状

金銀パラジウム合金の前処理の違いによる接着強度データ

前処理方法	37°C水中24時間浸漬後	熱サイクル1000回後
50μmアルミナ粉末	14	8
ガラスビーズ	6	0
カーボランダムポイント	5	0
前処理なし	6	0

（MPa）

※

金属接着用プライマー：メタカラー プライムアート オペークプライマー使用

オペークプライマーはVTD（トリアジンジチオン誘導体）を含有する貴金属用プライマーです。オペークプライマーを金属面に塗布することにより、VTDのメルカプト基が貴金属と結合し、もう一方のビニル基の部分がベースオペークと結合することで、高い接着性・耐久性を示します。

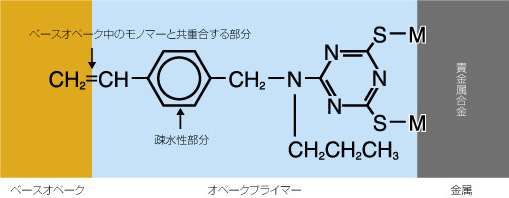

オペークプライマーの接着機構

重ね塗りはしないでください。接着効果が低下します。

使用できません。非貴金属合金（チタン、ニッケル、コバルト）や銀合金への接着には、「メタファスト ボンディングライナー」を使用してください。

• ベースオペーク：金属接着性とオペークの深層部（リテンションビーズのアンダーカットなど）を完全重合させるために使用します。（全シェード共通）
• トップオペーク：メタルフレームの金属色を完全に遮蔽させるために使用します。（全16種）

ベースオペークの最適な厚みは約100μmで、薄く一層塗る程度で結構です。ベースオペークの塗布量が多すぎると最終的なオペーク層が厚くなりすぎ、ペーストの築盛スペースが減少してしまいます。

できません。前装冠作製時にトップオペークのみでオペーク層を形成すると、接着力が大幅に低下します。必ずベースオペークを下塗り材として使用してください。

できません。メタカラー プライムアートのオペークにはガラスフィラーが含まれており、金属スパチュラを用いると、オペークが黒く着色することがあります。混和、塗布のいずれにおいても金属性のスパチュラの使用を避け専用の筆をご使用ください。また、同様にオペーク硬化面を金属のスパチュラで強くこすると黒く着色することがありますので強くこすらないようにしてください。

使用できません。
ただしトップオペーク同士であれば混合できます。
明度を上げたい場合にはVpO（バリュープラスオペーク）、下げたい場合にはVrO（バリューリデューストオペーク）を適量混合してください。

表面未重合層ですので問題ありません。一般的に光重合型レジンは、酸素に接している部分は重合せずに未重合層が生成されます。しかし、この未重合層がその上に築盛するペーストの接着に有効に働きます。
また、光重合器のランプが汚れていたり、ランプの耐用時間が超えていると本来の重合能力が発揮されず、硬化しない場合があります。

別売の「スーパーボンド 筆洗い液Ⅱ」またはエタノールで洗浄してください。洗浄後は、十分に乾燥してから再使用してください。即時重合レジンの液材などは、オペークの硬化性・接着性に悪影響を及ぼしますので筆洗い液としては使用しないでください。

歯頸部のトップオペークの替わりに、サービカルオペークCLO（ライト）、CDO（ダーク）を使用してください。
サービカルオペークはトップオペークと混合して使用することもできます。

ジャケット冠の耐衝撃性を向上させるためです。
ジャケット冠の内部にコーピングとして使用することで、試適や咬合調整時、装着時の破折を大幅に低減させることができます。

ジャケットオペークの操作性は、他のオペークやペーストと比べ粘性があります。
ご使用に際しては、以下を参照してください。

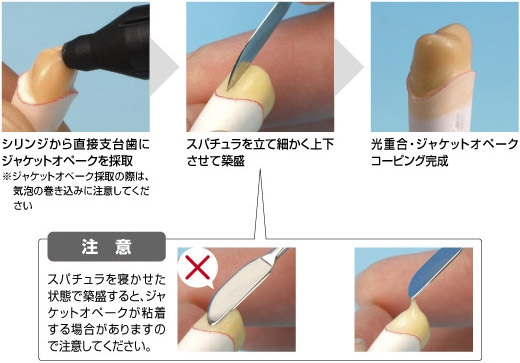

スパチュラを使用する場合

※

ジャケットオペークとスパチュラの接触面積を少なくすることがコツです。

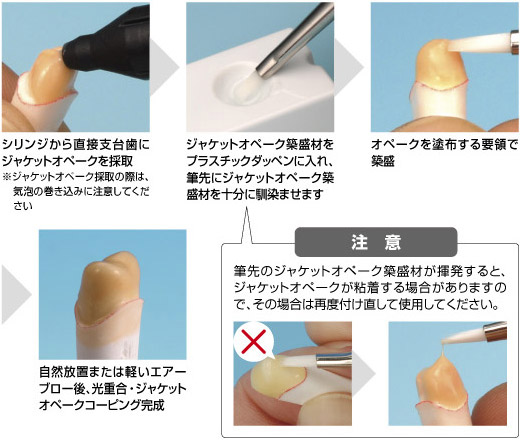

筆（ジャケットオペーク築盛材を併用）を使用する場合

※

築盛材の成分が残ったまま光重合するとジャケット冠の耐破折性が低下しますので注意してください。

0.3ｍｍ～0.5mmです。
薄くなりすぎると強度不足となり、破折する原因になります。また、厚くなりすぎると色調再現が困難になります。

支台歯の色調がジャケット冠の色調に影響する場合は、トップオペークまたはオペーシャスボディペーストを併用することで解消できます。
また、口腔内での最終装着時にオペーク性のある接着材を使用することでも同様の効果が得られます。

あります。
ジャケットオペークは、他のペーストと比較して耐摩耗性・耐変色性に劣るため、最表層への露出は避けてください。

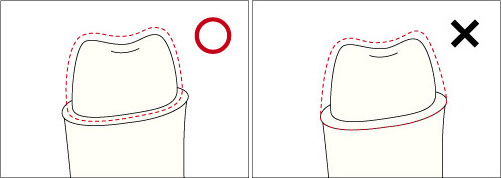

特にマージン部は露出しやすいので、マージンより少し内側までの築盛にしてください。

使えません。ジャケットオペークは、ジャケット冠作製時の専用オペークです。

咬合干渉が残らないように咬合調整してください。咬合がきついと破折の原因になります。

下記の手順で修正してください。

1. ジャケットオペークが露出した周辺を一層削去
2. 清掃（唾液などが付着している場合、リン酸系表面処理材※などを併用して清掃する）
   ※例えば表面処理材レッド
3. 水洗、乾燥
4. リペアリキッドを塗布
5. 光重合
6. ペーストまたはフローペーストを築盛
7. 光重合
8. 形態修正、研磨

ジャケット冠内面はスチームクリーナー等で十分に清掃してください。
接着力を向上させるにはシランカップリング処理が有効です。「スーパーボンド ＰＺプライマー」をご使用ください。
また、接着にはスーパーボンドをおすすめします。

サービカルフローペースト

適度な流動性がありますので、従来スパチュラを使用して築盛していた部分に直接築盛することができます。
また、ペースト築盛時に金属製スパチュラがオペーク部分に擦れることによって起こる黒変を防げます。
歯頸部の築盛の際には、適量築盛後、コンデンスすることによって、短時間でキレイな涙状形態を再現できます。
ブリッジなどの複数歯補綴物の鼓形空隙部への追加築盛にも適しています。

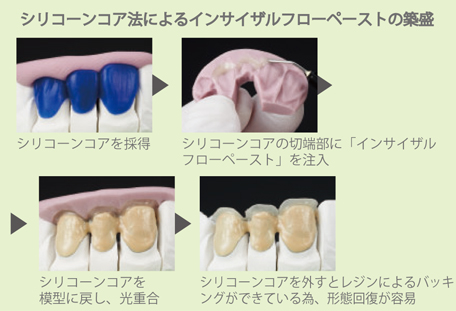

インサイザルフローペースト

凹凸が深いマメロンなどに使用すると気泡の巻き込みが低減できます。
また、形態修正やコンタクトポイントの追加築盛、気泡の穴埋めなどにも適しています。

トランスルーセントフローペースト

透明性を重視した硬化性の高いクリア系フローペーストです。

• Ｔ－Ｃｌｅａｒはブリッジポンティックの穴埋め、キャラクタライズ時の最表層に適しています。
• Ｔ－Ｂｌｕｅは隣接部分に用いることで、自然な透明感を表現できます。

１回の塗布で約２μｍです。

１度にたくさん塗らず、塗布と乾燥を繰り返し、徐々に被膜を厚くして下さい。（予め石膏硬化材を塗布してください。）
１度に厚塗りすると、内部に溶剤が残りジャケット冠内部にプライムセップの被膜が残ってしまう可能性があります。

プライムセップは乾燥状態の石膏に塗布すると、石膏に浸透して除去が困難となります。
最終的に石膏模型からプライムセップを除去したい場合は、プライムセップを使用する前に石膏表面を石膏表面強化材などでコーティングしていただきますと、比較的容易に除去することが可能です。

揮発性の溶剤を使用しているため、徐々に粘度が上昇する可能性があります。専用の希釈材（プライムセップ希釈液）を用意していますので、適宜滴下して調整してください。

専用の希釈液で希釈してください。
また１５℃以下で保管していた場合にはゲル化することがありますので、１５℃以上の室温で１時間程度経過後にご使用ください。

遮蔽性の高いデンティン色で、築盛層の薄いボディ部や歯頸部の色調再現に使用します。

レジン築盛スペースが0.8mm以下で使用してください。0.8mm以上の場合は、色が濃くなり、色調のずれを起こしますのでご注意ください。
また、オペーシャスボディペーストは遮蔽性が高いため厚く築盛すると深部までに光が届き難くなり硬化不良の原因になりますので、一回あたりの築盛を0.5mm以下として分割して積層重合してください。

インサイザルペーストに比べて、やや不透明なエナメル色で、オペーシャスボディペーストでデンティン部を回復した時や臼歯部の咬合面に使用します。

トップオペーク重合後、切端部にアクセサリーカラーオペークInO（インサイザルオペーク）を薄く塗布することにより、切端部の透明感が再現できます。

※

アクセサリーカラーオペークInOはブルーグレー系のオペークですので、切端部を青白っぽく仕上げたいときは、ステインBLUEの使用をお奨めします。

使用できますが、お奨めできません。築盛層の薄いケースでインサイザルペ－ストを使うと透明感が強く出過ぎますので、ミルキ－エナメルペ－ストが最適となります。

仕上がりは、サービカルペーストの築盛量により大きく左右されます。
例えばサービカルペーストAC1は、A2、A3 シェード共通のペーストですが、同じ築盛量では仕上がりに影響がでます。従いましてA2はA3より明るいシェードのためサービカルペーストの築盛量は、A3より少なくする必要があります。築盛量を適宜、再現する色調に合わせて変更することがポイントとなります。

築盛したレジンの厚みの違いが原因です。
硬質レジンは築盛するレジンの厚みによって、色調が若干明るくなったり、暗くなったりします。ですから、ブリッジ・連結歯など多数歯を築盛する場合は、レジンの築盛量が均一になるよう心掛けてください。特にブリッジの場合は、ポンティック部の築盛スペースが多く存在するため、隣接歯よりも仕上がりが暗くなりがちです。したがって、ポンティックの穴埋めの時、隣接歯と築盛スペースが均一になるようにアクセサリーカラーペーストBM（ベースマテリアル）を築盛し、その上からトップオペークを塗布して築盛スペースを合わせてから通常通り築盛してください。

できません。摩耗などの問題から外部ステインとしての使用はお薦めできません。必ず、内部ステインとして使用してください。

オペーク・ステインは、耐摩耗性と耐変色性に劣りますので、最表層に露出させないようにしてください。レジン層が薄くなりがちな、歯頸部付近では、金属の露出にも注意してしてください。
また、咬合面小窩裂溝は、深く形成しますと、レジン厚みが確保出来ないことで、強度不足となり破損の原因となりますので十分に注意して形態修正してください。

未重合層があれば必要ありません。
形態修正や研磨作業などで未重合層がなくなったレジン面に追加築盛する際はリペアリキッドをご使用ください。

下記の手順で追加築盛してください。

1. 新鮮面を露出させる
2. リペアリキッドを塗布
3. 光重合
4. ペーストまたはフローペーストを築盛
5. 光重合

修復できます。

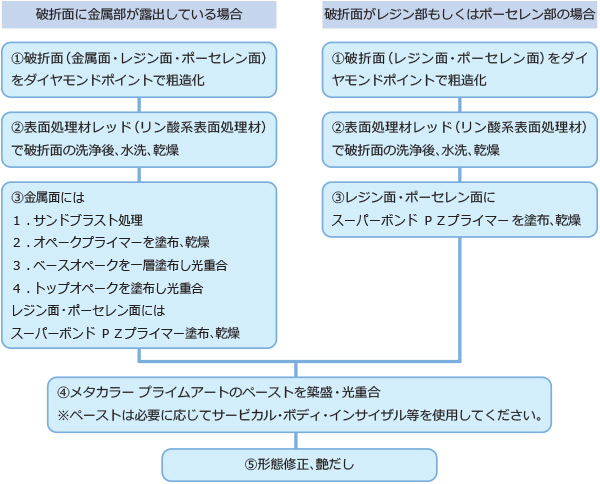

下記の手順で修復してください。
部位や修復量によっては、フローペーストを使用することで操作が容易になります。

使用製品

• スーパーボンド ＰＺプライマー
• メタカラー プライムアート

1. 修復物装着時の余剰セメントの分離
2. レジンコーティング面及びレジン系裏層材充填面と、レジン系仮封材との分離
3. ボンドフィルSB使用時など、メタルストリップスとの分離
4. ブリッジのポンティック部、ラミネートベニア表面など、余剰セメント除去時にインスツルメントで修復物に傷をつけたくない場合のマスキング

できます。

使用できます。
但し、即重レジンは重合収縮量が大きい為、嵌合によって外れなくなる恐れもあるので、以下の点にご留意ください。

• 支台歯から作製中のテンポラリークラウンを外すタイミングにご注意ください。
• 餅状の即重レジンを用いて作製することをおすすめします。

乾燥させてください。

1. 塗布
   筆などを用いて、分離させたい部位に均一に塗布します。
2. 乾燥
   まず、弱いエアーブローにより塗膜面を均一にします。（目安約15秒）
   次に、強いエアーブローにより乾燥させ被膜状にします。（目安約15秒）

少量で短時間であれば再乾燥する事で分離効果は回復します。
しかし、多量の水に接触していたり、水との接触が長時間であったりすると、被膜が水によって流出している恐れがあります。この場合は重ね塗りをしてください。

重ね塗りしてください。
乾燥した被膜は非常に柔らかいので探針などの鋭利なもので引っ掻くと傷つきます。
このような時には、分離効果が減少しますので、重ね塗りして、削れたり剥がれたりした部分を補強してください。

重ね塗りし、被膜を厚くすることで分離効果を高めることができます。

水洗で除去してください。
水洗だけで除去しにくい場合は、水に浸した綿球などでこすりながら除去してください。

移りません。水洗で除去することで色素は残りません。

使用できます。
ただし、適用部位が粗くなっている、もしくは吸水している場合は、青色が残る可能性があります。このような場合には40～50°Cの温水でよく洗浄するか、軽く研磨し除去してください。

多湿、直射日光を避け、室温にて保管してください。
冷蔵庫では保管しないでください。

約350回です。
